PUR高柔性數據傳輸拖鏈電纜
2016-9-3 12:27:41點擊：
SPCDATA-CHAIN-PUR-LiYCP高柔性聚氨酯拖鏈數據電纜 PUR高柔性數據傳輸拖鏈電纜
PUR傳輸電纜應用圖
電纜名稱：
SPCDATA-CHAIN-PUR-LiYCP高柔性聚氨酯數據拖鏈電纜 PUR高柔性數據傳輸拖鏈電纜 LiYCP柔性數據拖鏈電纜 柔性拖鏈電纜 LiYCP柔性數據傳輸拖鏈電纜 LiYCP德標數據拖鏈電纜 LiYCP數據拖鏈電纜 LiYCP歐標柔性數據拖鏈電纜 LiYP歐標數據拖鏈電纜 LiYCP信號電纜 LiYCP信號傳輸電纜 LiYCP數據傳輸電纜 數據電纜 數據傳輸電纜 PVC數據電纜 PVC數據傳輸電纜 PVC柔性數據傳輸電纜 柔性數據傳輸電纜 信號電纜 信號傳輸電纜 RS485串口線 高柔性聚氨酯電纜 RS485信號線 RS485信號傳輸電纜 拖鏈電纜 高柔性拖鏈電纜 聚氨酯拖鏈電纜 聚氨酯數據拖鏈電纜 聚氨酯護套數據拖鏈電纜
電纜應用：
動力拖鏈或移動機械部件
計算機系統、電子設備、電氣成套、儀器儀表、辦公設備、自動化系統、工業電子系統、安防系統等數據和信號傳輸
需要出色的機械性能和耐化學性能的工業環境
需要抗電磁干擾的環境
適合干燥或潮濕的室內移動安裝
在指定使用溫度范圍內，才可用于戶外
電纜結構：
導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體
絕緣：特殊PVC混合料
芯線：芯線絞合成纜，芯線顏色符合DIN 47100 色標，無重復顏色
屏蔽：鍍錫銅線編織，編織密度≥80%
護套：特殊PUR混合料
護套顏色：黑色或灰色，可根據客戶需要定選用各種顏色
電纜特性：
電纜的長期工作溫度應不超過70℃
低粘性表面、耐磨、抗撕裂、耐油、抗紫外線
能承受中等的機械應力
具有較強的抗電磁干擾能力
適用于拖鏈系統中頻繁連續彎曲600萬次
電纜技術參數：
< 0.25mm2時：工作電壓350 V 測試電纜1200V
≥ 0.25 mm2時：工作電壓500 V 測試電纜1500V
導體電阻20℃ ：根據VDE 0295及IEC 60228第6類
絕緣電阻：≥ 20 MΩ/km （20℃）
互電容：C/C：最大 120 nF/km
C/S：大約 160 nF / km
電感：約 0.65 mH/km
最小彎曲半徑： 固定安裝 5 X D（電纜外徑）
移動安裝：當行程<10米時，彎曲半徑為10 X D（電纜外徑）
當行程≥10米時，彎曲半徑為12 X D（電纜外徑）
移動特性：敷設行程：80米，加速度50米/秒2，移動速度≤5米/秒
彎曲壽命：30次/分鐘，>600萬次
工作溫度：固定安裝 - 40 ~ +80℃
移動安裝 - 30 ~ +70℃
外護套抗油性：符合IEC60811-2-1

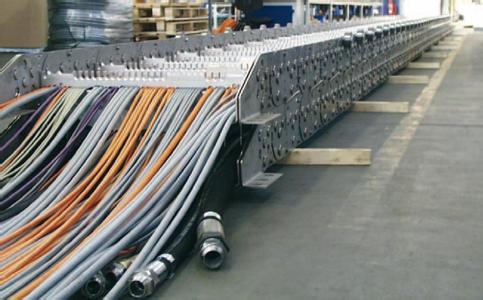

傳輸電纜拖鏈裝配圖
